Tianjin Binhai Yashanway Import and Import Co., Ltd.는 고품질 맞춤형 서비스 제공을 전문으로 하는 중국의 강관 충격 시험 장비 제조업체 및 공급업체 중 하나입니다. 중국산 최신 강관 충격 시험 장비를 도매하려는 경우, 저희 공장에서 무료 샘플을 받으십시오. 가격상담을 원하시면 연락주세요.

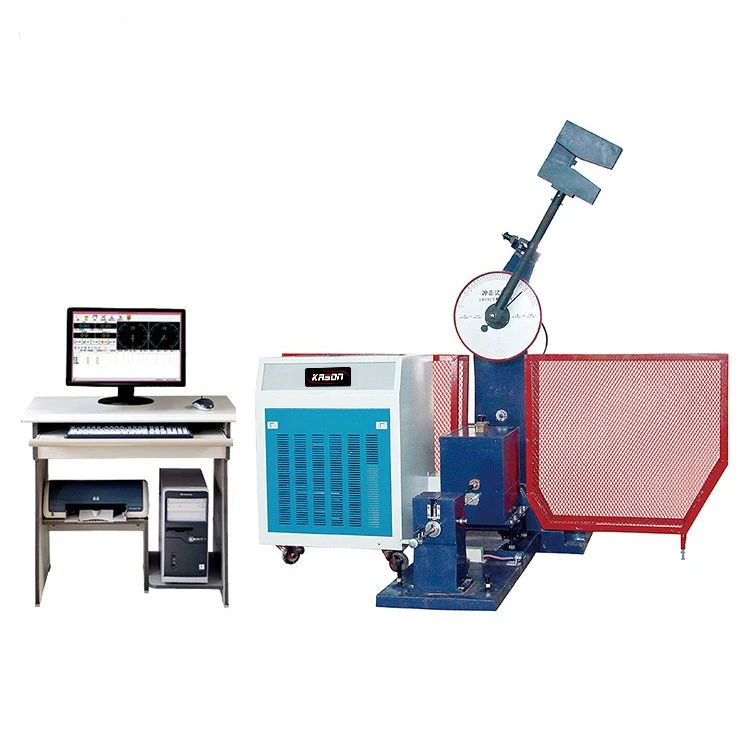

강관 충격 에너지 시험 장비는 주로 동적 하중 하에서 충격에 저항하는 강관의 능력을 측정하는 데 사용됩니다. 핵심 장비는 금속 진자 충격 시험기입니다. 이 장비는 진자를 이용하여 캔틸레버 빔이나 단순 지지 빔 시편을 한 번의 충격으로 파괴하고, 에너지 보존 원리를 바탕으로 재료의 충격 흡수 에너지와 충격 인성을 계산합니다.
강관에 대한 일반적인 유형의 충격 시험

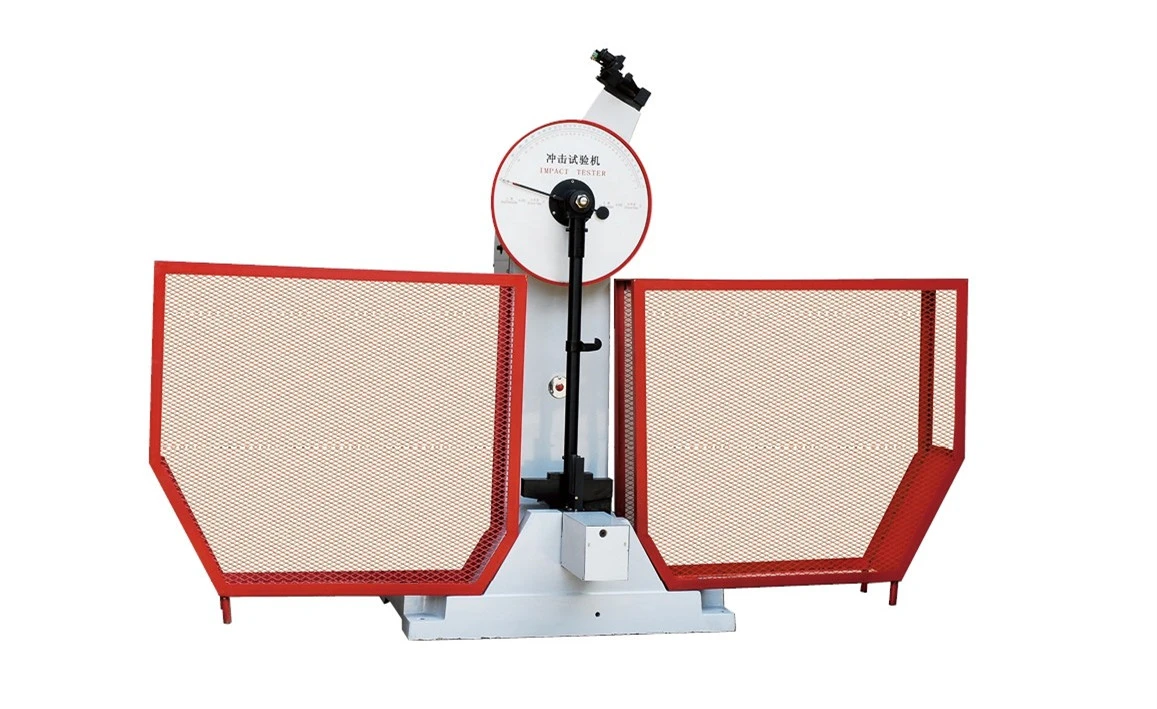

A. 샤르피 충격시험(Hill's Impact Test)
표준: GB/T 229, ASTM E23, ISO 148
|
목 |
세부 |
|
모델 |
PIT302M |
|
PIT502M |
|
|
유형 |
B |
|
충격에너지(J) |
150, 300 |
|
250, 500 |
|
|
충격 속도(m/s) |
5.2 |
|
5.4 |
|
|
5.24 |
|
|
진자 각도 |
150도 |
|
표준 스팬(mm) |
40±0.2mm |
|
진자 회전 중심과 표본 중심 사이의 거리 |
750mm |
|
턱 반경(mm) |
R1–1.5 |
|
충격 가장자리 반경(mm) |
R2–2.5 또는 R8±0.05 |
|
시편 치수(mm) |
10 × 10(7.5/5) × 55 |
|
전원공급장치 |
3상, 380V/220V±10%, VAC 50Hz 또는 지정됨 |
|
치수(mm) |
약 2124×600×1340 |
|
약 2144 × 736 × 1390 |
|
|
총중량(KG) |
약 550 |
|
약 750 |
B. 낙하 충격 시험
주로 파이프라인 강재, 송유관, DWTT 낙하추 인열시험에 사용됩니다.
|
목 |
일반적인 범위 |
|
최대. 충격 에너지 |
30000-100000J |
|
최소 충격 에너지 |
8000-20000J |
|
해머 질량 |
630-1620kg |
|
충격 높이 |
750-3062mm |
|
충격 속도 |
5.0-7.7m/s |
|
샘플 사양 |
표준 파이프라인 샘플(예:. 10×77×305mm) |
|
릴리즈 모드 |
전자기/유압 해제 |
|
전원공급장치 |
380V 3{1}}상, 50Hz |
|
전반적인 차원 |
대형 바닥-스탠딩형, 높이 5m 이상 |
주요 실험 표준
- GB/T 229: 금속 재료의 충격 시험 방법 - Hill의 충격 시험.
- GB/T 2102: 강관의 승인, 포장, 표시 및 품질 인증서.
- ISO 148-1: 금속 재료의 충격 테스트 방법 - Hill의 충격 테스트.
테스트 과정
- 샘플링 및 샘플 준비: 표준에 따라 강관 샘플을 절단하고 요구 사항을 충족하는 표준 시험편으로 가공합니다.
- 노치 만들기: V-자형 또는 U{1}}자형 노치를 준비합니다.
- 저온-처리(필요한 경우): 저온-탱크에 있는 검체를 지정된 온도로 동결합니다.
- 충격시험 : 시험편을 시험기 지지대 위에 놓고 해머를 놓아 충격을 가함
- 데이터 읽기: 충격 에너지 값을 기록하고 결과 계산 수행

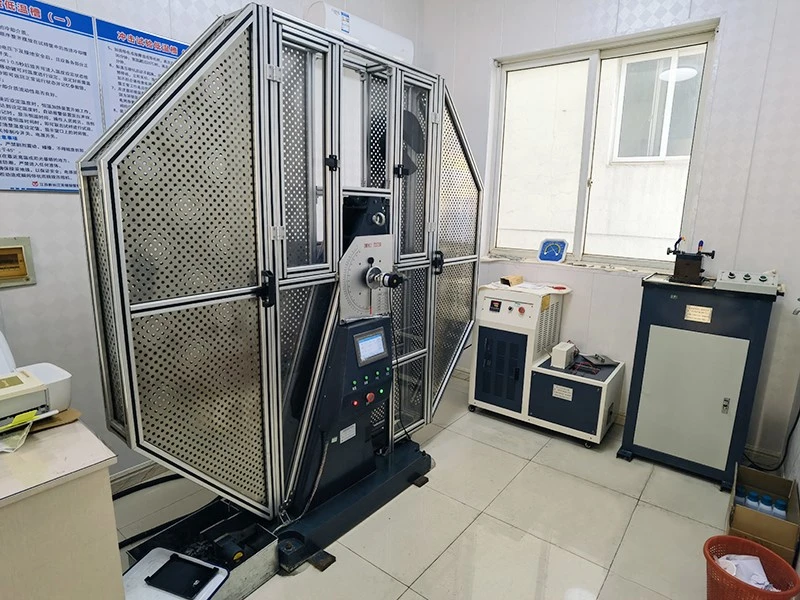

지원 장비
- 저온-탱크 / 저온-온도 기기
- 강관의 저온 취성을 테스트하기 위해 저온 충격 테스트(-196도 ~ 실온)를 수행하는 데 사용됩니다.
- 노치 연삭기
- Schaeffler 시험편의 V-형 노치를 처리합니다.
- 샘플 절단기, 연삭기
- 표준 충격 시편을 준비합니다.
